Подключение беспроводных сканеров SUPERLEAD по SPP

Подключение сканера в режиме SPP

  1. Отсканируйте настроечный штрихкод BLUETOOTH SPP из краткого руководства пользователя или воспользуйтесь штрихкодом, размещённым в данной статье. (рис.1)

Подсказка

После сканирования устройство может выключится. Зажмите курок в течение 7 секунд и включите сканер, еще раз отсканируйте код перехода в режим SPP (рис.1)

../_images/CL2425_spp.PNG

Код перехода в режим (рис.1)

  1. Сканер перейдёт в режим работы в SPP и отобразится в списке Bluetooth-устройств под своим серийным номером. Серийный номер указан на наклейке (шильдике), на корпусе устройства под сканирующей головой (рис.2).

../_images/CL2425_spp1.png

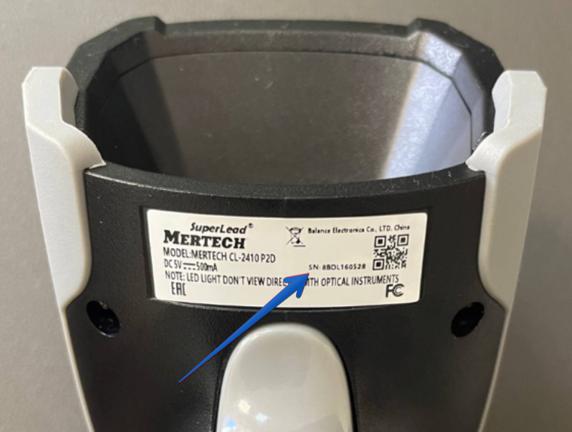

Серийный номер устройства (рис.2)

  1. Откройте настройки Bluetooth на устройстве, к которому будет происходить подключение.

  2. Включите Bluetooth и запустите поиск доступных устройств. Найдите в списке устройств ваш сканер по серийному номеру (рис.3) и выберите его для подключения (рис.4)

../_images/CL2425_spp2.png

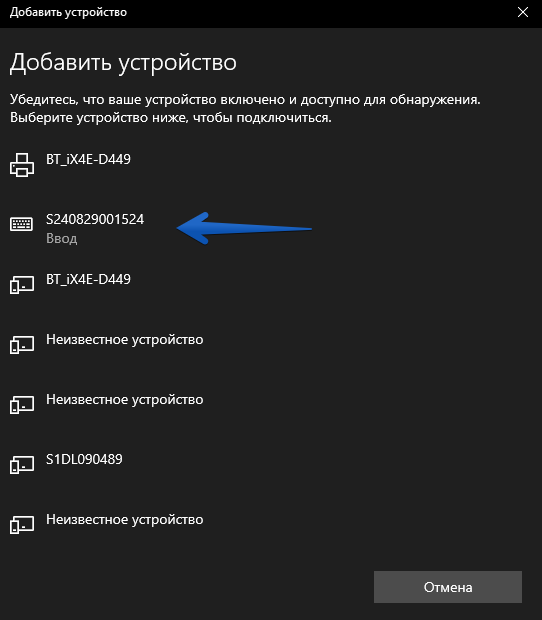

Отображение сканера в списке устройств (рис.3)

../_images/CL2425_spp3.PNG

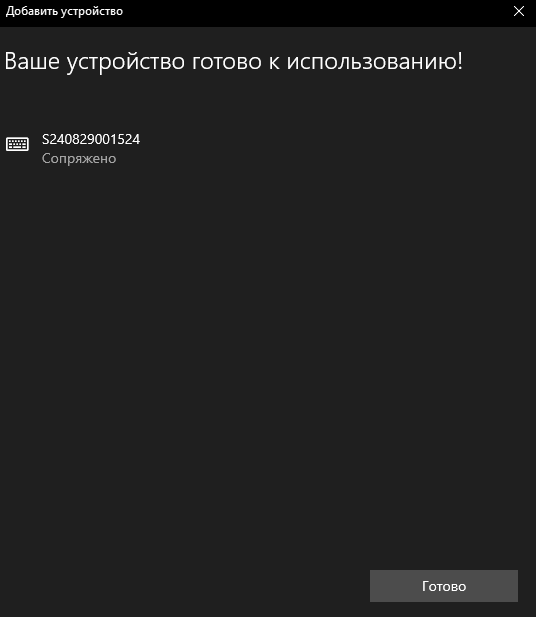

Подключение сканера (рис.4)

  1. Сканер подключен в разделе Bluetooth-устройства, далее необходимо открыть диспетчер устройств, в разделе Порты будет отображаться номер com-порта нашего устройства. (рис.5)

../_images/CL2425_spp4.png

Отображение сканера в диспетчере устройств (рис.5)

  1. Теперь необходимо открыть com-порт для подключения сканера, в нашем примере мы используем программу Hercules. (рис.6)

    1. Перейдите во вкладку «Serial»

    2. Выберите номер вашего com-порта

    3. Выберите скорость передачи сканера 115200 (по умолчанию)

    4. Нажмите кнопку «Open». Сканер подключится, вы услышите звук подключения и увидите синюю индикацию на головной части сканера.

../_images/CL2425_spp5.png

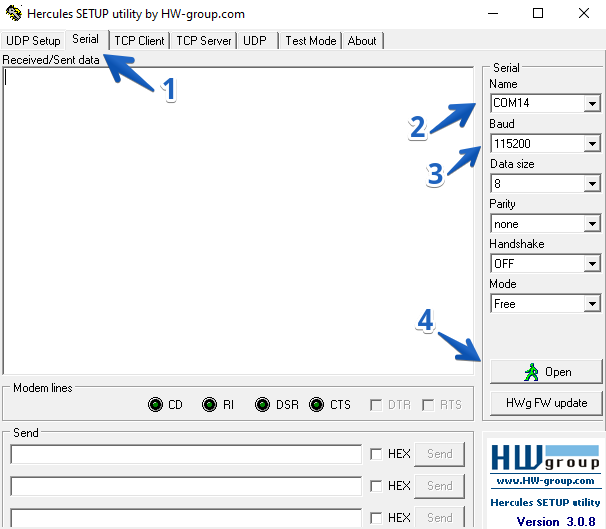

Открытие com-порта в программе hercules (рис.6)

  1. Готово, сканер настроен и подключен в режиме SPP, теперь можно проверить передачу данных сканером (рис.7)

../_images/CL2425_spp6.PNG

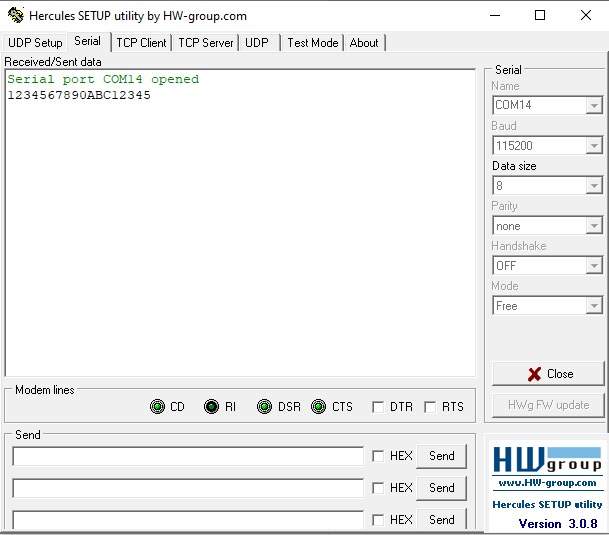

Проверка передачи данных (рис.7)

Устранение неполадок

Если возникают проблемы с подключением или передачей данных:

  1. Отсканируйте штрихкод «Восстановить заводские настройки» из краткого руководства или воспользуйтесь кодом ниже (рис.8).

../_images/CL2425_spp7.PNG

Сброс настроек (рис.8)

  1. В настройках Bluetooth вашего устройства выберите сканер и нажмите «Забыть устройство» или «Удалить устройство» (рис.9)

../_images/CL2425_spp8.png

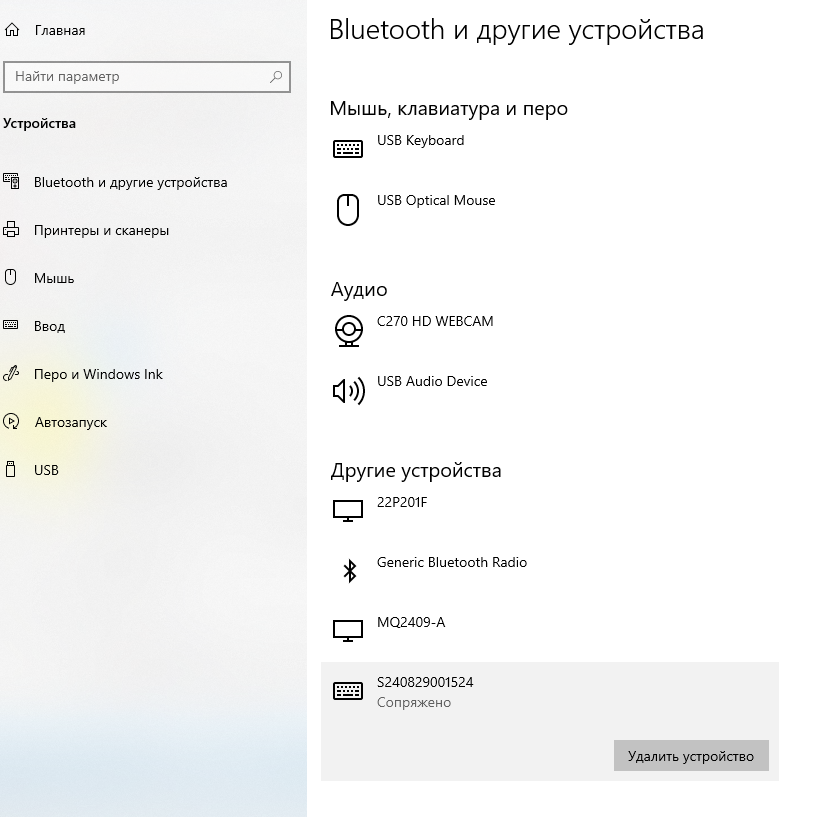

Удаление старого соединения (рис.9)

  1. Выполните повторное подключение по инструкции, описанной выше.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
