Счетчик Mertech C-120 DOUBLE CIS MG touch screen калибровка.¶
Для калибровки счетчика банкнот Mertech С-120 необходимо выполнить несколько шагов:

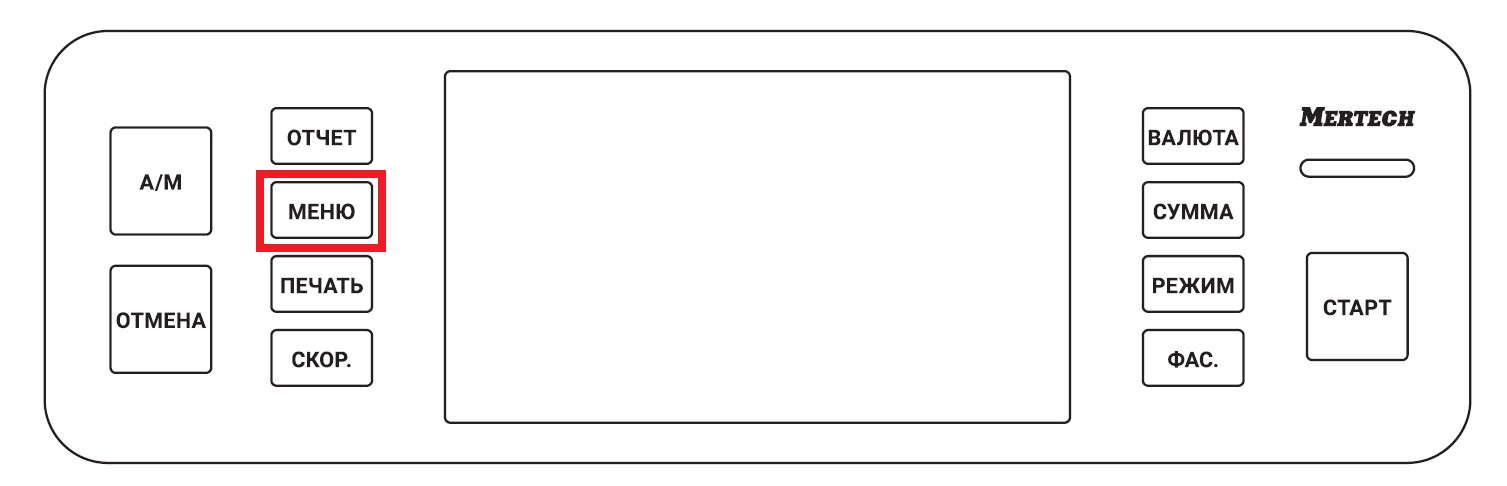

Нажмите кнопку МЕНЮ (рис. 1).
Рис. 1¶

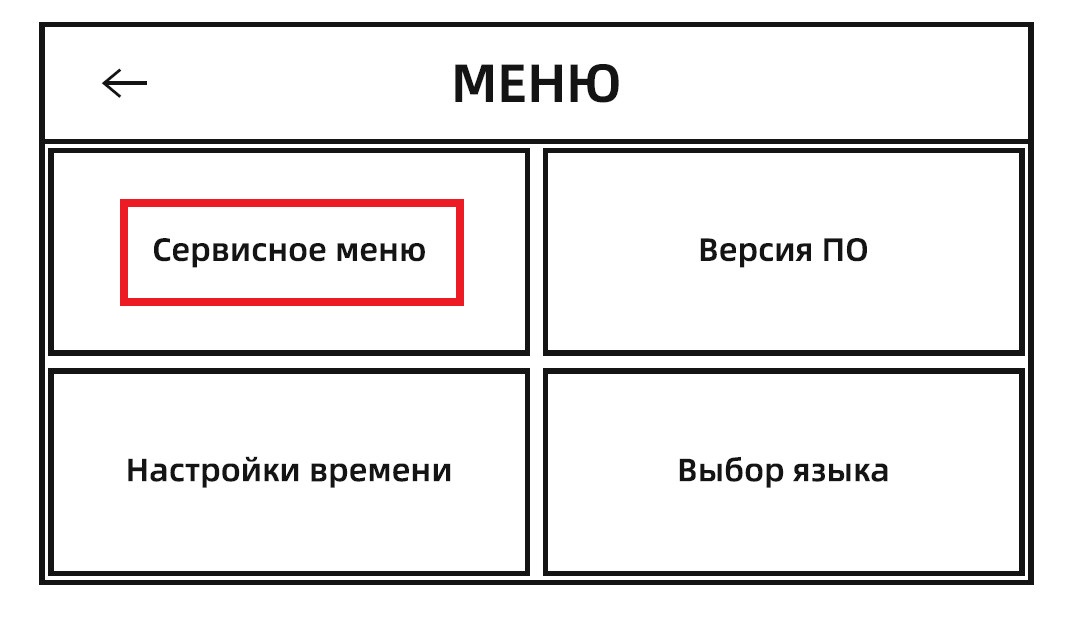

На дисплее отобразится меню настроек (рис. 2).
Рис. 2¶

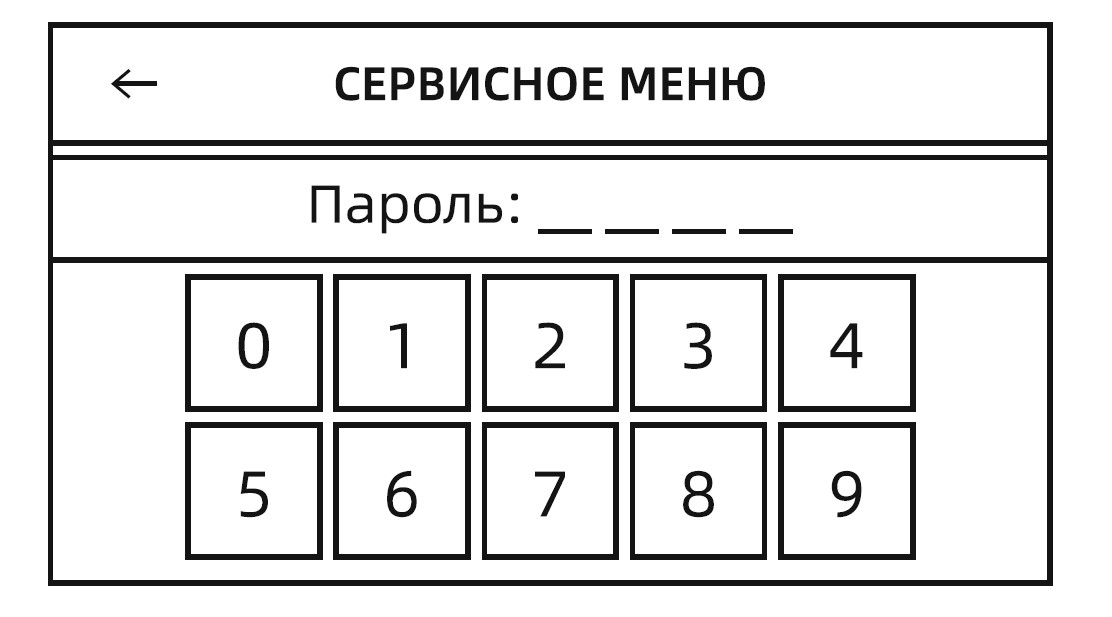

2. Выберите пункт «Сервисное меню». При выборе пункта «Сервисное меню» на дисплее отобразится окно с предложением ввести пароль (рис. 3). Для входа в сервисное меню введите пароль при помощи цифровых сенсорных кнопок на дисплее (пароль по умолчанию - 9999).
Рис. 3¶

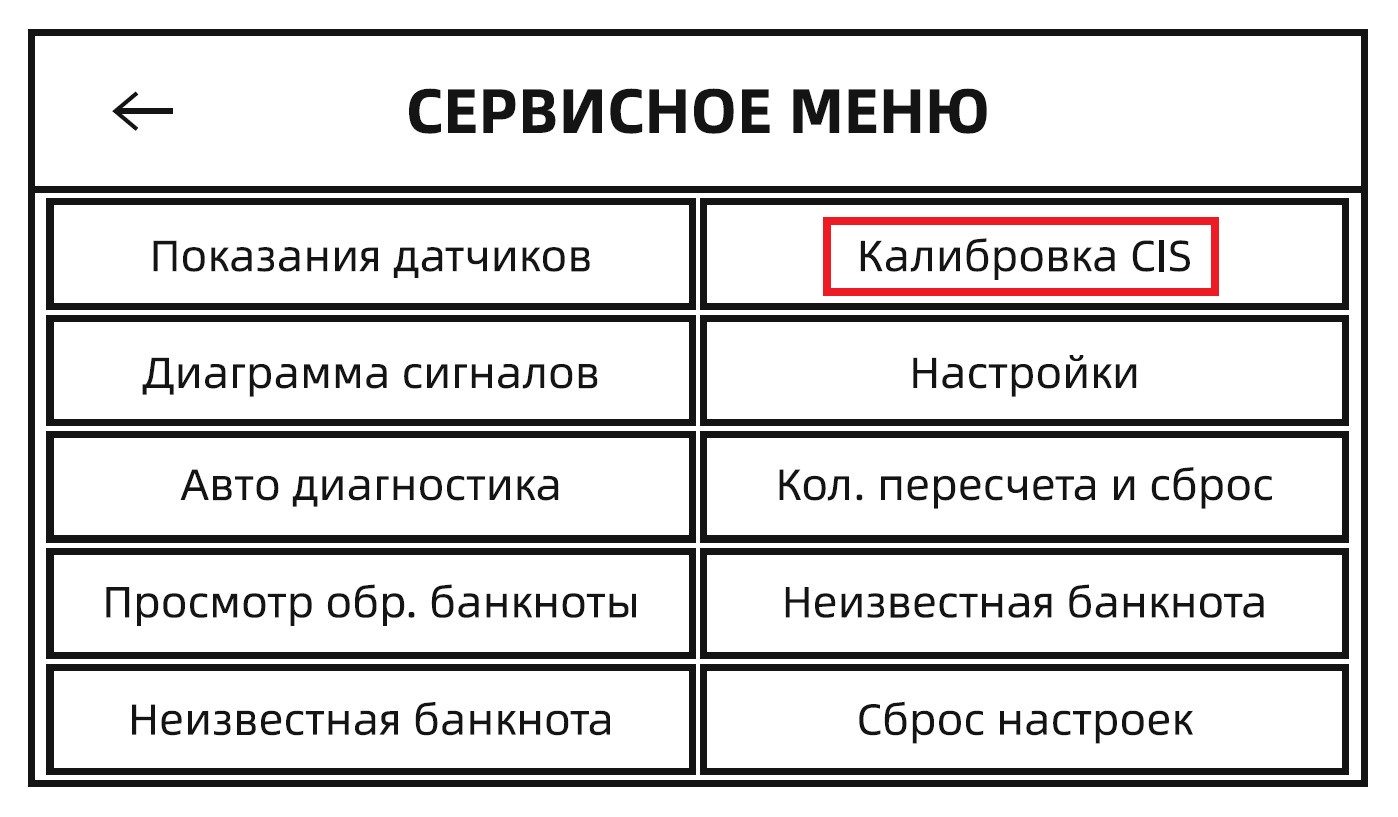

3. После ввода пароля на дисплее отобразится сервисное меню (рис. 4). Выберите пункт «Калибровка CIS».
Рис. 4¶

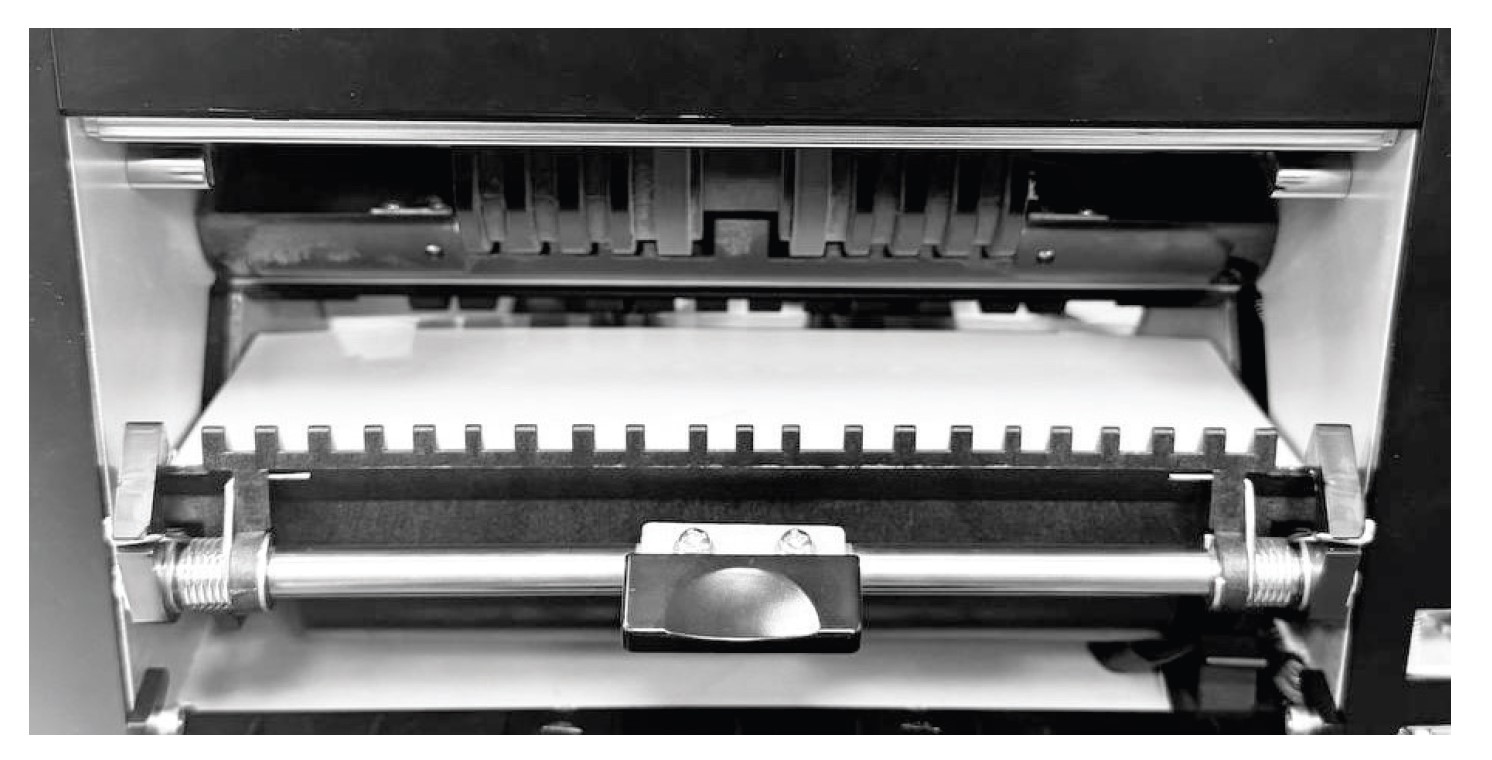

4. При входе в данный режим на экране появится инструкция по калибровке. Калибровка проводится специальным калибровочным шаблоном (входит в комплект поставки счетчика). Откройте заднюю крышку, расположите калибровочный шаблон в тракте счетчика на уровне CIS датчика. Правильная установка калибровочного шаблона показана на рис. 5.
Совет
Если у Вас отсутствует калибровочный шаблон, Вы можете его приобрести у нас направив запрос на почту zip@mertech.ru
Рис. 5¶

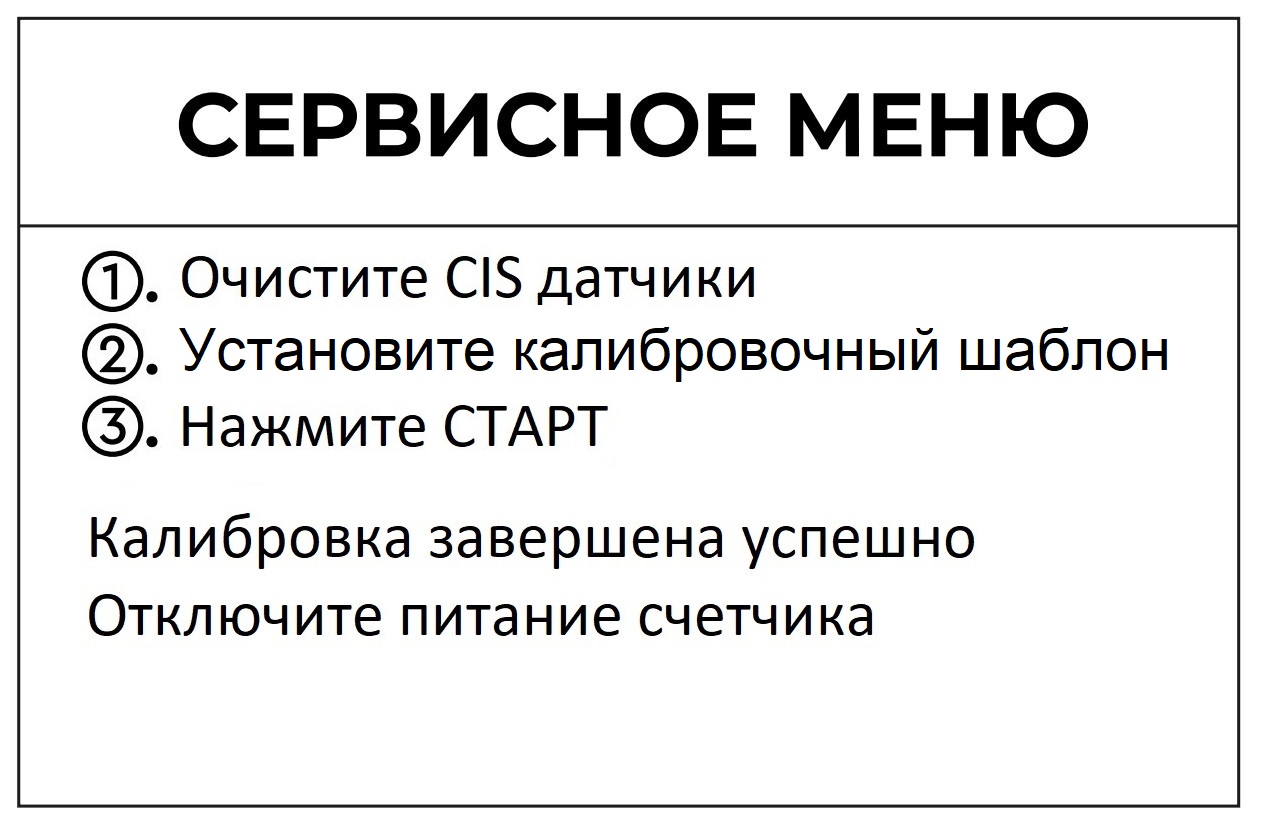

5. Закройте заднюю крышку и нажмите кнопку СТАРТ Начнется процесс калибровки CIS-модуля счетчика. После завершения калибровки появится сообщение о необходимости отключения питания счетчика (рис. 6).
Рис. 6¶
6. Отключите питание счетчика, извлеките калибровочный шаблон и включите счетчик, проведите тестирование денежными купюрами.
Примечание
Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
Е.А.В. 25.08.2025
